趣學STEAM:解構獸首噴水報時

[2023.10.09] 發表
般哥展覽館總監陳麗碧

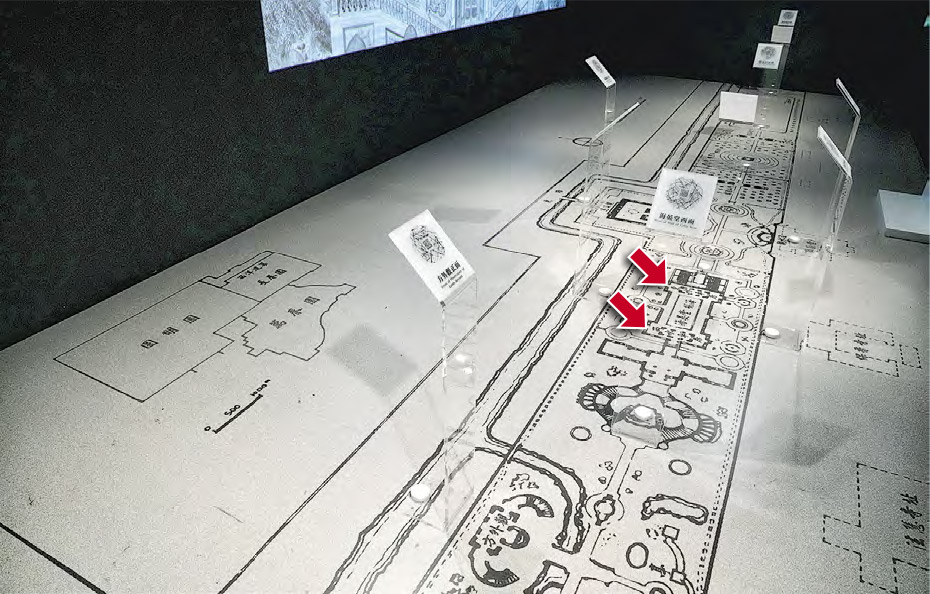

海晏堂平面圖中有兩個水車房(箭嘴示)。Libby說,就此可推斷當時設有提水裝置,作噴水用途。

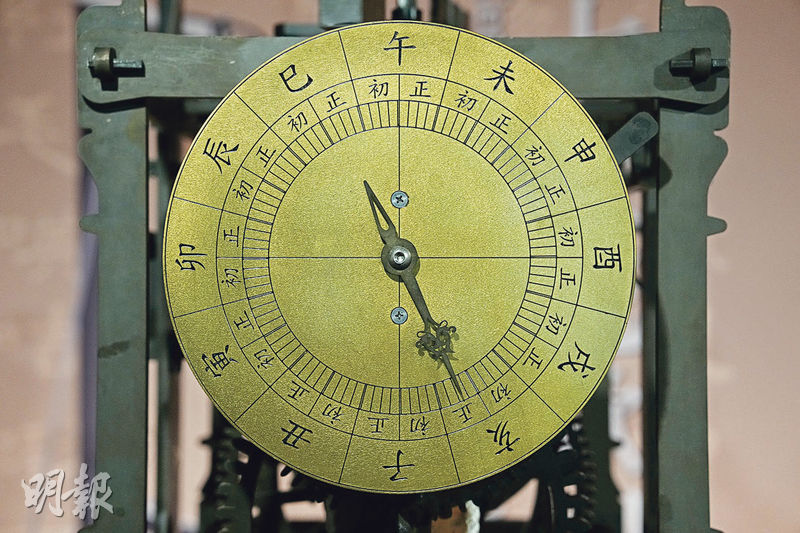

時辰顯示於機械鐘上,午時即是上午11時至下午1時。

【明報專訊】圓明園於1860年第二次鴉片戰爭中被英法聯軍破壞,遭焚燒三日三夜,遺下廢墟。般哥展覽館總監陳麗碧(Libby)說,我們只能透過當時的科技發明和文獻,推斷獸首噴水報時的原理。展覽以北宋水運儀、北宋蘇頌渾儀的圭表和十七世紀的歐洲機械鐘,分別從噴水和報時兩方面解構獸首。

從平面圖推斷水壓噴水

仔細觀察,每個獸首均張開嘴巴,Libby說,當獸首噴水報時,水柱會從它們的嘴巴噴出。圓明園建造時尚未有電力,要把水傳至獸首,並使其噴出水柱,可在展出的圓明園海晏堂建築平面圖中,看到設有水車房,Libby說,推斷房內放置水車,由騾等動力推動水車提水,令獸首噴水。

在平面圖的旁邊,擺放一部北宋水運儀復原模型,水運儀的水輪正在不斷轉動提水。水隨水輪轉動流入受水壺,並提升至高水位,以送往獸首,然後利用水壓產生水柱,從獸首口中噴出。水壓愈大,能推動水柱射得愈遠。

準時噴水靠機械鐘和報時器

清乾隆時期中西交流頻繁,西方使者以該國發明作為禮物送給乾隆帝,當中包括歐洲機械鐘。展覽展出十七世紀歐洲機械塔鐘復原模型,Libby表示,機械鐘設有報時系統,或能解釋獸首的報時方法。

機械塔鐘有兩個重錘動力裝置,Libby攪動齒輪,使繩索拉上重錘,她放手後,重錘因地心吸力緩慢地跌下,帶動機械塔鐘走時系統的齒輪轉動,再觸發報時機械齒輪,然後敲鐘報時。

然而,Libby說機械鐘或有約10分鐘誤差,為準時報時,尤其是所有獸首於正午12時同時噴水,古人或需要北宋渾儀的圭表,透過日照照射在指向北邊的圭表上,得悉正午時間,以調較機械鐘。

■知多點

時辰

時辰是中國古代的計時單位,把一天分為12個時段,依次是子、丑、寅、卯、辰、巳、午、未、申、酉、戌、亥。每個時段,即兩小時,稱一個時辰,從晚上11時起計算,子時是晚上11時至凌晨1時,丑時是凌晨1時至3時,如此類推。

■STEAM百科

水壓

水有重量,故有重力,水中任何物體均會因此受壓

地心吸力

地球的力量,將任何事物往地心牽引,跌到地上

■知多點

「盛世聚首 天寶芳華:圓明園獸首暨文物展」

日期:即日至11月30日(逢星期一休館)

時間:上午10時至下午7時

地點:城大劉鳴煒學術樓18樓般哥展覽館

費用:免費

登記網址:https://rb.gy/a5m2n(需網上預約)

文:方綺婷

圖:楊柏賢
