新聞解碼：建築圖則進化
【明報專訊】不論是學校、住宅，還是遊樂場，基本上城市所有建築物，在興建前都要先畫建築圖則，讓建築團隊明白建築物構造，避免「貨不對辦」。科技日新月異，有了新技術，負責繪畫圖則的技術主任不再手繪，甚至讓建築師及工程師有更多空間發揮創意，創建出更多形狀獨特的建築。
■新聞節錄
1986年成立的建築署，至今已建逾1500幢公共建築，包括太空館、文化中心、紅磡體育館等地標。隨着科技進步，被視為建築物「說明書」的建築圖則亦經歷兩次演變，由昔日需以人手逐筆勾勒建築物輪廓，轉以電腦製作二維(2D)圖則；至近年科技愈趨成熟，圖則已發展至三維(3D)技術。建築署長何永賢表示，昔日在技術限制下，較少出現弧形、圓形建築物，形容當年興建太空館已屬相當複雜的設計，現時新技術下建築師將可嘗試更多不同設計。
建築署首席技術主任(建築)陳國豐表示，昔日電腦還未普及的年代，建築圖則一般以人手在繪圖板繪出，在牛油紙逐筆畫出直線、斜線、圓弧線等，以勾勒建築物輪廓，之後再冲曬出圖，一旦出錯或需更改設計，則需以擦線板等工具擦去不用的圖線。他說同事畫則各有風格，「即使未有看到簽名，都會知道是誰畫」。

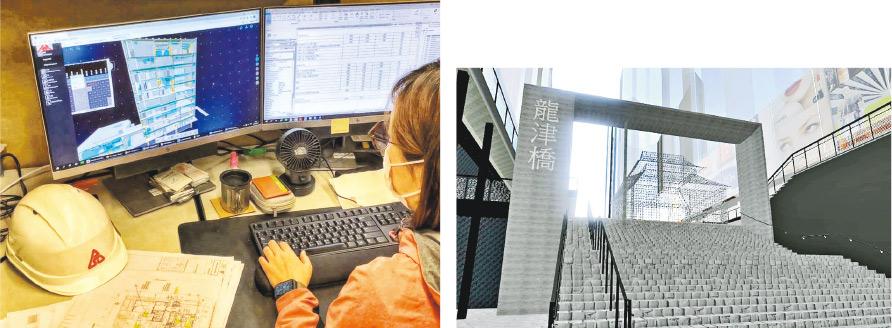

他說在電腦技術普及下，建築署1990年代起利用電腦軟件繪畫建築圖則，畫圖時間大減、圖則更精準；以興建36間課室的學校作例，粗略比較下大約兩日即可完成一幅圖則，較以往人手畫圖需時約一周快，亦可減少圖則修改所需時間。建築署技術主任(建築)蔡長發稱，近年署方已採用建築信息模擬技術(BIM)，展示建築物立體模型及數據，圖則亦轉為三維，並配合虛擬實境(VR)科技及三維打印技術，團隊更易掌握及分析工程項目規劃及設計，增加生產力。

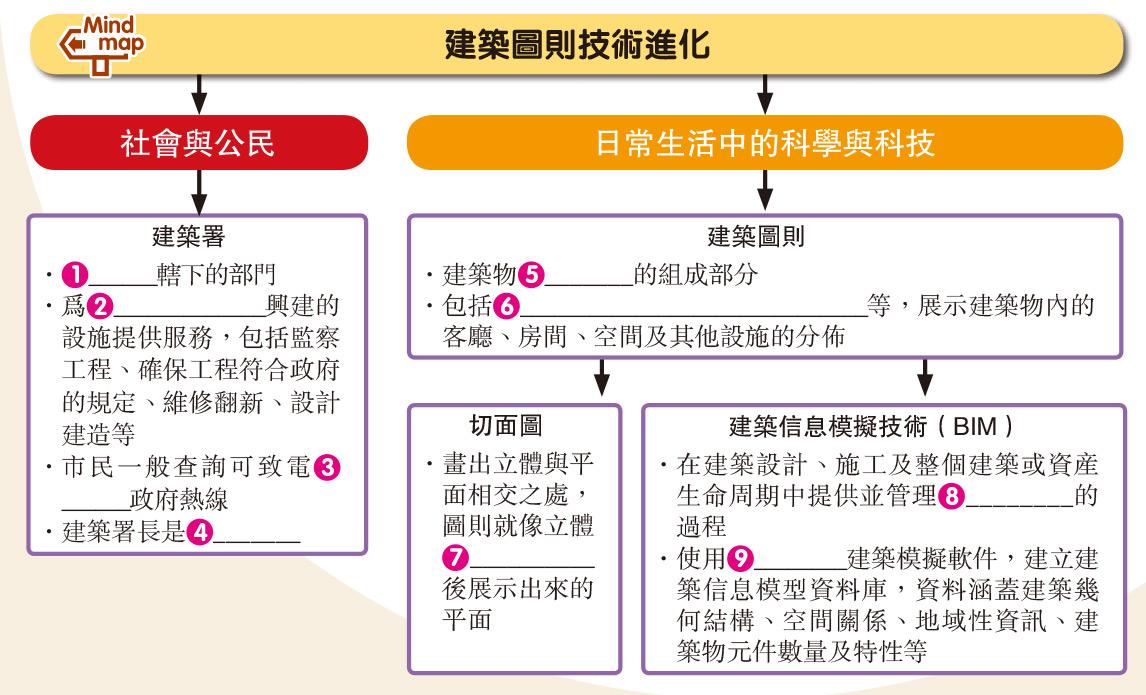

新聞字逐個解
建築署
˙發展局轄下部門
˙為政府擁有或資助興建的設施提供服務，包括監察工程、確保工程符合政府規定、維修翻新、設計建造等
˙市民一般查詢可致電1823政府熱線
建築圖則
˙建築物工程圖的組成部分
˙包括平面圖、立面圖、切面圖等，展示建築物內的客廳、房間、空間及其他設施的分佈
˙方便繪圖員、建築師、土木工程師、地產發展商、室內設計師、地盤工人、裝修工人及業主等人溝通
建築信息模擬技術(BIM)
˙在建築設計、施工及整個建築或資產生命周期中提供並管理建築資訊的過程
˙使用三維(3D)建築模擬軟件，建立建築信息模型資料庫，資料涵蓋建築幾何結構、空間關係、地域性資訊、建築物元件數量及特性等
˙有助項目管理、調控建造程序、跨界別合作、對外溝通、決策支援及風險管理
■知多點
切面圖
切面圖又稱剖面圖，畫出立體與平面相交之處，就如立體被刀切開後展示出來的平面，方便了解立體實際形狀，以及內部構造。

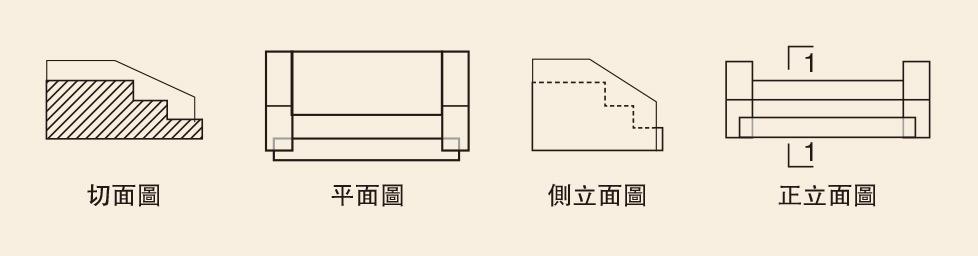

以樓梯的圖則為例，平面圖、立面圖和切面圖分別展示樓梯各方向的面貌：(圖d)
■畫一畫
你是一名建築師，正為一所新學校畫建築圖。試分別畫出平面圖、立面圖和切面圖來展示你的設計吧！
■香港圓形建築
香港有不少特色圓形建築設計，成為當區地標，甚至是打卡熱點。
大坑勵德邨

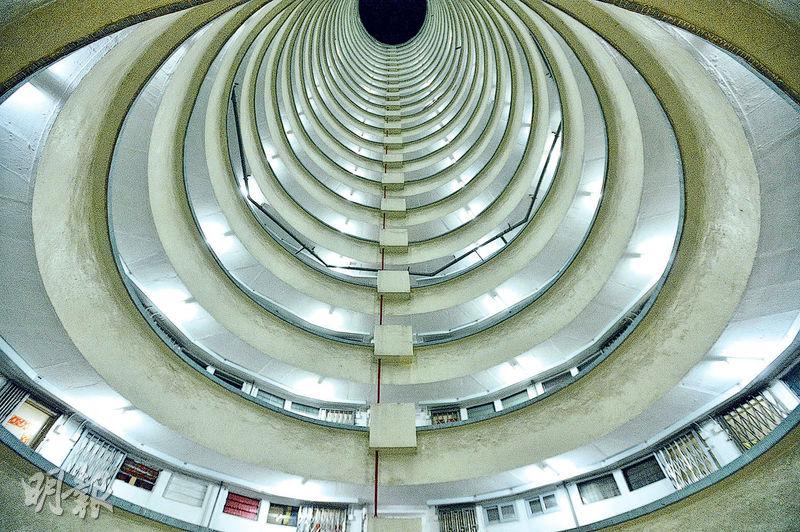

勵德邨由香港房屋協會建成，以「公屋之父」鄔勵德命名。全邨共有8座大廈，其中4座是圓筒形設計，內部走廊也是圓形設計，左右兩邊分別設有圓形天井(圖)，有助白天採光及空氣對流，是香港目前唯一的圓筒形公共屋邨。

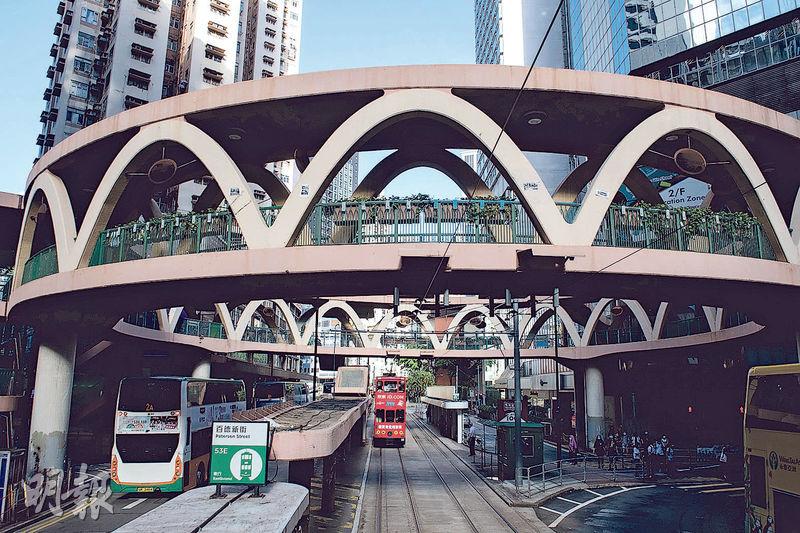

銅鑼灣「圓形天橋」
圓形天橋建於銅鑼灣怡和街、邊寧頓街及糖街的交匯處。與香港大部分天橋設計以直線為主不同，「圓形天橋」為配合地勢而建成圓環狀。由於形狀獨特，吸引不少電影在該處取景，例如荷李活電影《攻殼機動隊》。
■想一想
香港還有什麼圓形建築？
(答案見另文)
■關鍵詞
建築物 Building
建築圖則 Architectural drawing
平面圖 Floor plan
立面圖 Elevation
切面圖 Section
資料來源：《明報》綜合報道、建造業議會網頁
文：方綺婷
圖：資料圖片、建築署提供
